SimSeny es un simulador de sistemas de adquisición de datos que permite el desarrollo y prueba de aplicaciones de adquisición de datos sin necesidad de tener instalado el hardware.
El propósito del simulador es imitar las señales físicas que se conectan a los terminales de una tarjeta de adquisición de datos. Así, se puede desarrollar y probar un programa que use una determinada tarjeta de adquisición de datos sin tener que recurrir a instalar la tarjeta y sin tener que montar ningún tipo de dispositivos en las entradas/salidas de la tarjeta; una vez terminado el programa se puede probar sobre un computador que posea la tarjeta de adquisición de datos y conectar a dicha tarjeta los dispositivos que se desee controlar.
La siguiente figura muestra un ejemplo típico de diagrama de bloques de los componentes que intervienen en una aplicación informática industrial para Windows 9x que emplean un sistema de adquisición de datos. Normalmente, la aplicación a desarrollar interactúa con los drivers de la tarjeta a través de una librería de enlace dinámico (DLL) suministrada por el fabricante. Dicha librería es la que accede al hardware del sistema de adquisición de datos.
La siguiente figura muestra como se ha introduce el simulador en la aplicación. Todas las llamadas a las funciones de librería de la tarjeta son capturadas y pueden ser redirigidas al simulador o continuar usando la tarjeta. La información capturada se convierte a un formato independiente de la tarjeta usada y es enviada a la interfaz de usuario del simulador.

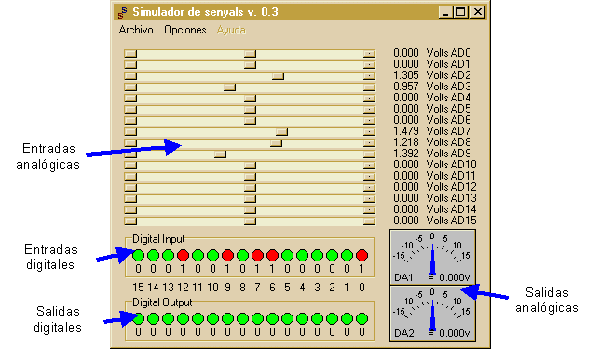

La siguiente figura muestra el aspecto del visor del simulador. El simulador imita las entradas analógicas y digitales y las salidas analógicas y digitales de una tarjeta de adquisición de datos al nivel de señales físicas que se conectan en los terminales de la tarjeta.
